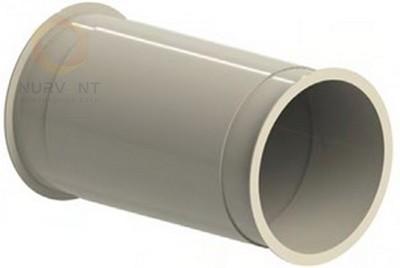

При монтаже вентиляции нередко случаются ситуации, когда трудно подобрать точную длину воздуховода. В этом случае применяют такие воздуховоды как - раздвижной элемент. Раздвижной элемент – это воздуховод, выполненный из полипропилена или полиэтилена, состоящий из 3-х секций с возможностью регулировки длины до 2-х раз. Пластиковый раздвижной элемент может быть как круглого сечения, так и прямоугольного.
При заказе раздвижного пластикового элемента диаметр DN выбирается по таблице размеров воздуховодов, а длина Lmin – Lmax по требованию заказчика.
Толщина стенок муфтового соединения равняется толщине стенки раздвижного элемента.
По требованию заказчика, толщина стенок раздвижного элемента, а также фланцевого соединения может меняться, как в меньшую, так и в большую сторону.
Изготовление раздвижных элементов из ПВДФ принимаются в работу по Вашему техническому заданию. После проведения расчётов определяется конкретная толщина и конструкция раз- движного элемента.
Изготовим раздвижной элемент по Вашим размерам и чертежам.
скачать PDF Каталог
При заказе раздвижного пластикового элемента диаметр DN выбирается по таблице размеров воздуховодов, а длина Lmin – Lmax по требованию заказчика.
Толщина стенок муфтового соединения равняется толщине стенки раздвижного элемента.
По требованию заказчика, толщина стенок раздвижного элемента, а также фланцевого соединения может меняться, как в меньшую, так и в большую сторону.
Тип материала:
- материалы, используемые производителем: PPs*, ПП-БС*; ПП-Г; ПНД; РР-S-el;
- материалы, требующие предварительного согласования: PVC-U, PVC-C, PVDF, ECTFE; А - сечение воздуховода, мм;
D - диаметр воздуховода, мм;
S - толщина воздуховода, мм;
Lmin-Lmax - диапазон длины раздвижного элемента, мм;
Тип соединения - М, Ф, ММ, ФФ, ФМ
S - толщина воздуховода, мм;
Lmin-Lmax - диапазон длины раздвижного элемента, мм;
Тип соединения - М, Ф, ММ, ФФ, ФМ
ТАБЛИЦА РАЗМЕРОВ | |||||||
№ | Диаметр D, мм | Толщина раздвижного элемента S, мм | Диапазон длины раздвижного элемента, Lmin-Lmax, мм | Толщина соединения, мм | |||
Муфта Sм, мм | Фланец Sфл, мм | ||||||
5 | 200 | 3 |
525-1005 |
1025-2010 |
1530-3008 | 3 | 5 |
6 | 225 | 3 | 3 | 5 | |||
7 | 250 | 3 | 3 | 5 | |||
8 | 280 | 3 | 3 | 5 | |||
9 | 315 | 3 | 3 | 5 | |||
10 | 355 | 3 | 3 | 5 | |||
11 | 400 | 3 | 3 | 5 | |||
12 | 450 | 3 | 3 | 5 | |||
13 | 500 | 5 | 5 | 8 | |||
14 | 560 | 5 | 5 | 8 | |||
15 | 630 | 5 | 5 | 8 | |||
16 | 710 | 5 | 5 | 8 | |||
Изготовим раздвижной элемент по Вашим размерам и чертежам.
скачать PDF Каталог
