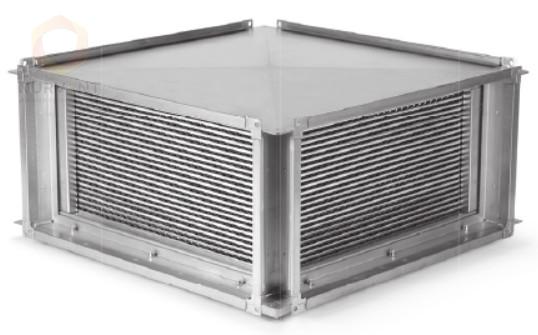

Теплообменная вставка рекуператора обеспечивает передачу явного и скрытого тепла от вытяжного воздуха приточному через алюминиевые пластины без переноса влаги. Скрытое тепло образуется при конденсации влаги вытяжного воздуха на поверхности пластин.
КОНСТРУКЦИЯ

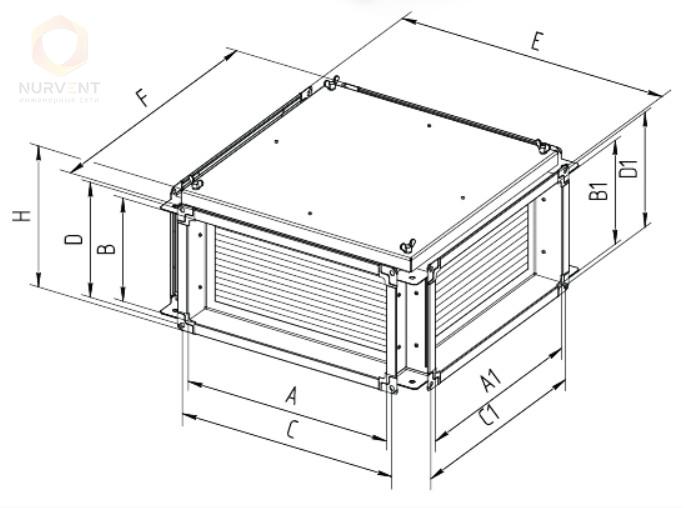

• Корпус рекуператора выполнен из оцинкованного стального листа
• Поверхность теплообмена представляет собой пакет алюминиевых пластин специальной формы
толщиной 0,09 мм, обеспечивающих утилизацию тепла вытяжного воздуха до 65%
• Шаг пластин – 5,5 мм. У рекуператора размером 400х200 шаг пластин – 3,5 мм
• Поддон для сбора конденсата представляет собой съемную панель со сливным патрубком
МОНТАЖ
• Монтаж пластинчатого перекрестноточного рекуператора возможен только в горизонтальном положении, т.е. поддоном вниз
• Монтаж рекуператора в системе вентиляции осуществляется путем присоединения к ответным фланцам воздуховодов или других агрегатов вентиляционной системы болтами через отверстия, предусмотренные конструкцией фланца
• При соединении фланцев необходимо использовать пружинные шайбы для обеспечения токопроводимости соединения
• Монтаж рекуператора должен обеспечивать свободный доступ к месту его обслуживания во время эксплуатации
• Для избежания загрязнения поверхности теплообмена (и сохранения КПД) перед входом в рекуператор рекомендуется устанавливать фильтр со степенью очистки не менее G4
• Для предотвращения замерзания рекуператора в условиях низких температур наружного воздуха рекомендуется предусмотреть преднагрев до ?15 °С или предусмотреть полный или частичный обход холодного приточного воздуха
• При скорости потока удаляемого воздуха свыше 2,5 м/с, во избежание уноса конденсата, в канале необходимо предусмотреть каплеуловитель
ПРЕИМУЩЕСТВА
• Коэффициент утилизации тепла может достигать 65% при незначительных капиталовложениях
• Малый вес, компактное исполнение
• Отсутствие дополнительных эксплуатационных затрат, т.к. потребление электроэнергии равно нулю
• Отсутствие подвижных и вращающихся частей обеспечивает надежность, безопасность и стабильность работы рекуператора
• Простота монтажа
• Низкий показатель перетока вытяжного воздуха в приточный, не более 1,5 % от номинального расхода
Оптимальная скорость воздуха на входе в рекуператор 2,5-3 м/с, максимальная скорость — 4 м/с. Увеличение скорости воздуха приводит к снижению тепловой эффективности рекуператора, повышению падения давления и, как следствие, увеличению мощности приводного двигателя вентилятора.
Гарантийный срок: 18 месяцев.
